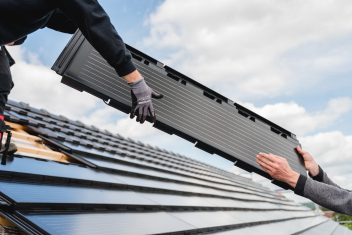

J160-PV Indach-Modul-Lösung

Der Stil:
Extravagant

Ausgeprägtes Verfalzungskonzept
Bis zu 30mm Verschiebespiel
Architektonisch anspruchsvoll
Attraktives 12er-Format
Optisch passender First F21
Hagelwiderstandsklasse 4
Spezialist für flache Dachneigungen
Entwickelt um herauszustechen

J160 – Referenzen

Referenz mit J160-PV auf saniertem Wohnhaus im Detail

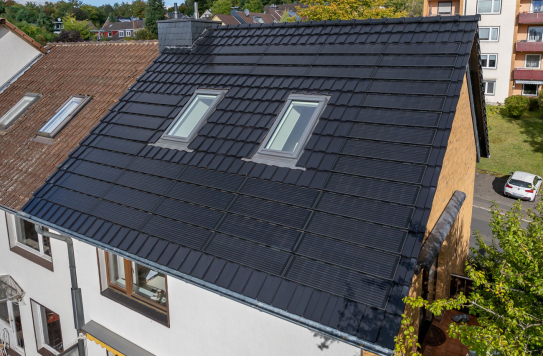

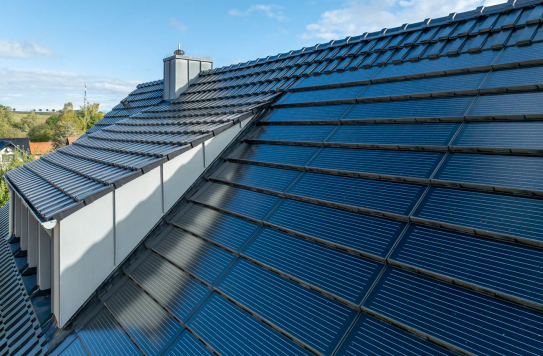

Referenzen im Detail, kombiniert mit J160 edelschwarz

Saniertes 70er Jahre Haus mit Dachziegel J160 und PV J160-PV

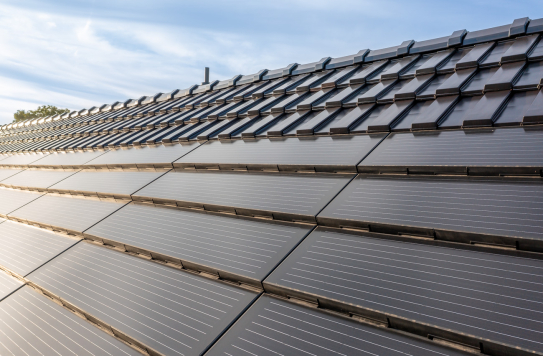

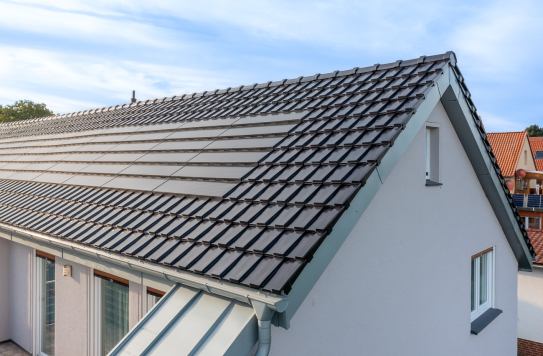

Saniertes Dach mit J160 in edelspacegrau und PV

Saniertes 70er Jahre Haus mit Dachziegel J160 und PV J160-PV im Detail fotografiert

Details vom Satteldach mit Photovoltaik Lösung J160

PV Lösung, die als harte Bedachung zählt. Hier auf Referenz Reihenhaus

altrot

Technische Daten

Nennleistung Pmpp (Wp)	85 Wp ± 3%
Leerlaufspannung Uoc (V)	10,9 V ± 5%
Nennspannung Umpp (V)	9,3 V ± 5%
Kurzschlussstrom Isc (A)	9,6 A ± 5%
Nennstrom Impp (A)	9,1 A ± 5%
Maximale Systemspannung	600 V
Temperaturkoeffizient Pmpp	Pmpp: -0,39% /K
Temperaturkoeffizient Uoc:	Uoc: -0,277% /K
Temperaturkoeffizient Isc	Isc: +0,045% /K
Solarglas gehärtet	3,2 mm
Auslegungslast Schnee	1.600 Pa.
Prüflast Schnee	2.400 Pa.
Auslegungslast Wind	1.600 Pa.
Prüflast Wind	2.400 Pa.
16 Stück Mono Perc Zellen	158,75 x 158,75 mm
Bypass-Diode	30 A
Rückstrombelastbarkeit	12 A
Anschlussdose	IP 67
Stecker	MC4
Solarkabel	4,0 mm²
Schutzklasse	\|\|
Betriebstemperatur	-40°C… +85°C
Maximale Standorthöhe	2.000m ü NN
Hageltest	30 mm nach IEC 61215 \| HWK 3
Konformität	EN 61215-1, EN 61730-1, EN 61730-2

Der Stil: Vielseitig.
Der Charakter: Unverwechselbar.

Der neue J160 zeigt sich kantig, modern, wild und gleichzeitig extrem wandelbar. Jede der vier Farbvarianten ist dabei Ausdruck eines ganz eigenen Stils und Lebensgefühls, vereint durch die einzigartige Charakterstärke des Trendziegels. Als Jubiläumsedition offenbart er dabei das gesamte Können aus inzwischen 165 Jahren Jacobi Dachziegel und besticht durch absolute Geradlinigkeit, durchdachte Technik und einen hohen architektonischen Anspruch.
